정보보안 스터디 - 1주차 3일 - 네트워크 프로토콜

프로토콜의 종류

데이터 전송하는 역할 Layer4 TCP/UDP (참고로 ip위에 tcp가 있기 때문에 상위 프로토콜이라고 합니다.) Layer3 IP Layer2 ETH ​ 도와주는 역할 ICMP ARP

​

TCP

연결을 되었는지 먼저 확인하고 그다음 실제서비스를 진행합니다.

연결확인: * 3 HandShake A --------------------B SYN>>>>>>>>>>>> (들리니?) SYN,ACK <<<<<<< (어 들려, 너는?) ACK>>>>>>>>>>>> (나도 들려) ​ 요청수행: http 요청>>>>>>> GET /주소 응답<<<<<<<<<< 200 OK

​

기능

​

*세그먼트 방식: 마치 조립식 가구 처럼

파편으로 분리해서 처리해야 빠릅니다.

그 다음 완성품으로 조립합니다.

​

​

* Stop and Wait VS Sliding Window

​

Stop and Wait

하나씩 응답하고 요청합니다.

​

Sliding Window (각자의 특성이 있지만 TCP에 유리합니다.)

하나의 요청이 응답을 하면

응답을하면서 양을 늘려 요청을 보냅니다.

양을 늘리다가 혼잡해지면 반으로 줄입니다.

​

*오류 제어

Checksum (Good/Bad)

오류 났다면 재전송하는 역할도 합니다.

​

사용 포트 예시)

http, telnet 등 외부와 통신 연결이 필요한 포트라면 TCP를 사용합니다.

​

참고로

SYN 요청을 보냈는데

저 그 포트 아닌데요./닫혀 있어요. ==> RST 을 보냅니다.

맞아요. ==> ACK, SYN 같이 보냅니다.

​

​

UDP

TCP에 비해 상대적으로 하는 일이 없어서 크기가 작습니다.

Source Port

Destination Port

Checksum

으로 구성되어 있습니다.

​

dns, ftp 등 통신 연결 불필요할 때 UDP 사용합니다.

​

IP Precedence 우선순위

​

4000을 전송했는데

MTU 최대크기가 1500이라면 1500/1500/1000으로 3개를 나눠서 보냅니다.

​

​

TTL(Time-To-Live) D

패킷 루프를 방지합니다.

목적지까지 거리 측정이 가능합니다.

​

OS별 TTL개수

CISCO 255

WIN 128

LINUX 64

WIN7 -------------R1 -----R2-------R3-------LINUX TTL=128 하나씩차감>> >>>>>>>>>>>>>>>>>>TTL=125 TTL=61<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<TTL=64 ​ TTL을 보면서 목적지가 리눅스 서버라는 것을 짐작할 수 있고, TTL이 지나면서 하나씩 차감되므로 중간에 라우터가 3개있다는 것을 알 수 있습니다.

패킷루프란?

A----------B----------C

만약 B와 C사이에서 오류가 발생한다면 자꾸 맴돌다가 TTL은 계속 차감되다가 drop 될 것입니다.

그것을 방지하는 역할을 합니다.

​

​

​

ICMP

: IP로 데이터 전송하기 전에 테스트 먼저하는 프로토콜입니다. (IP를 도와줌)

명령어는 ping 또는 tracert 등이 있습니다.

​

Echo-Request 요청

-------ICMP

SA 192.168.1.1

DA 192.168.1.200

-----IP

SA

DA

-----ETH

​

ping [ip] -t : 4개만 보내지말고 계속 그만할 때까지 보냅니다.

ping [ip] -l 1000 : 1000바이트로 핑을 무겁게 보냅니다.

과도한 바이트 공격(DOS공격)이 가능하기 때문에 60000정도로 크기가 제한 되어 있습니다.

그래서 www.naver.com는 ping(ICMP) 자체를 막아놨습니다.

​

​

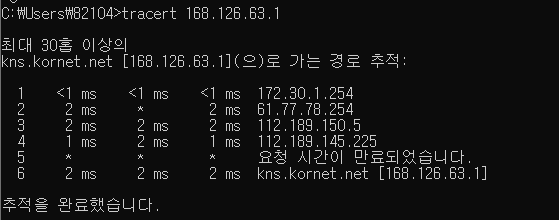

tracert [ip] : 목적지까지 어떤 경로로 가는지 추적이 가능합니다.

제 컴퓨터에서 kt서버까지 가는데 경로가 뜹니다. (그래서 TTL=58이였던 것 이네요.)

​

​

​

ARP

: 주소 변환 프로토콜 (ETH를 도와줌)

​

​

A(13.13.10.1) >>>>>>>>>>>> C(13.13.10.3) echo-request ----------ICMP SA 13.13.10.1 SA 13.13.10.3 ----------IP SA 출발지MAC 00D0.584C.1278 DA 도착지MAC ----------ETH

도착지 IP는 알지만 MAC주소는 없습니다.. MAC을 먼저알아야됩니다.

도착지 IP는 13.13.10.3로 설정해놓고 MAC은 FFFF.FFFF.FFFF로 일단 설정해놓습니다.

​

ARP 브로드캐스트 요청 메세지(ping 등)를 보내면

B, C, D 등 요청메세지가 여러곳에 도달하겠지만 IP가 다르기 때문에 Drop이 되고

C에 대한 ARP응답을 받을 수 있습니다.

​

arp -a : 기록된 주소가 뜹니다.

arp -d : 기록된 주소를 삭제합니다.

arp -s : MAC주소를 수동 설정 가능합니다.

​

우리가 인터넷을 열면 바로 학습이 되고, ping 요청을 하거나 받아도 학습 되어있습니다.

단 컴퓨터를 끄면 사라져있습니다.

​
